اندازهگیری درب شیشهای فقط ثبت یک عدد برای عرض و یک عدد برای ارتفاع نیست. اختلاف عرض در بالا و پایین بازشو، ناترازی کف، شاقولنبودن دیوار یا فضای ناکافی برای حرکت لنگه میتواند ابعاد سفارش و نوع یراق را تغییر دهد. این راهنما کمک میکند اطلاعات اولیه را دقیق ثبت کنید و همراه عکسهای لازم برای بررسی کارشناسی بفرستید؛ بااینحال، ابعاد تولید باید پس از بازدید و تأیید تیم فنی تعیین شود.
اندازهگیری اولیه برای برآورد است، نه تولید
ابعادی که مالک، مجری یا مدیر پروژه ثبت میکند، برای بررسی اولیه نوع سیستم، حدود هزینه و امکان نصب کاربرد دارد. این اعداد بهتنهایی مبنای برش، سوراخکاری یا سکوریتکردن شیشه نیستند. تیم فنی باید محل را ببیند، سطوح تکیهگاه را بررسی کند و جزئیات یراق را با وضعیت واقعی بازشو تطبیق دهد.
این محدودیت درباره شیشه سکوریت اهمیت بیشتری دارد. برش، سوراخ و جای قفل یا لولا پیش از عملیات حرارتی روی شیشه خام انجام میشود. پس از سکوریتشدن، اصلاح ابعاد یا افزودن سوراخ میتواند شیشه را از بین ببرد. خطای کوچک در محل لولا نیز ممکن است با یراق پروژه همخوان نباشد.
تلرانس نصب درب سکوریت عدد ثابتی برای همه پروژهها ندارد. ضخامت شیشه، مدل لولا یا ریل، ابعاد لنگه، جنس کف و سقف، وضعیت شاقولی و دستور سازنده یراق بر فاصلههای اجرایی اثر میگذارند. بنابراین، در فرم اولیه فقط ابعاد واقعی بازشو را بدون کمکردن دلخواه ثبت کنید و تعیین ابعاد تولید را به تیم فنی بسپارید.
هشدار فنی: از ابعاد بازشو، عددی را با عنوان «جای لولا»، «بادخور» یا «تلرانس» کم نکنید. عدد خام هر نقطه را بنویسید تا محاسبه بر پایه سیستم یراق انجام شود.
ابزار و فرم ثبت ابعاد بازشو درب شیشهای
یک برداشت اولیه قابل بررسی به ابزار پیچیده نیاز ندارد، اما روش ثبت باید یکدست باشد. واحد اندازهگیری، محل هر عدد و عکس مرجع را همان لحظه یادداشت کنید تا بعداً هیچ عددی با نقطه دیگر اشتباه نشود.
ابزارهای لازم

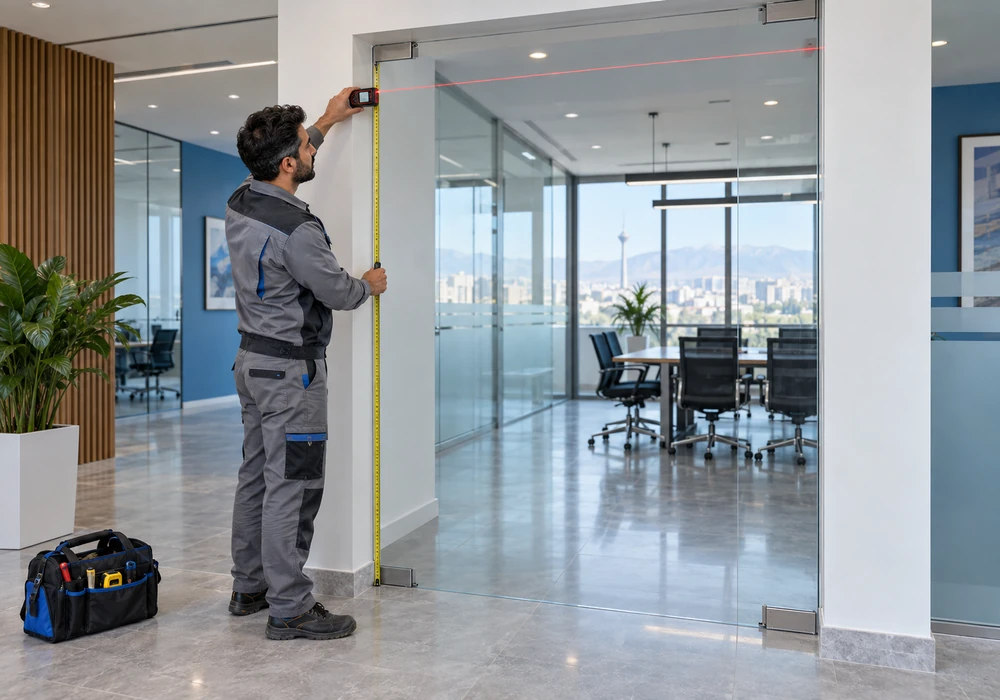

برای برداشت اولیه، متر نواری سالم، متر لیزری، تراز دستی یا لیزری، مداد، کاغذ و تلفن همراه کافی است. متر لیزری سرعت کار را بالا میبرد، ولی در سطوح شفاف، براق یا زیر نور شدید احتمال خطا دارد؛ نتیجه را دستکم در چند نقطه با متر نواری کنترل کنید.
هر اندازه را بر حسب میلیمتر بنویسید و واحد را بالای فرم درج کنید. ترکیب سانتیمتر و میلیمتر احتمال خطا در انتقال اطلاعات را بالا میبرد.
سه عرض و سه ارتفاع را ثبت کنید
عرض بازشو را در سه محل بالا، میانه و پایین اندازه بگیرید. ارتفاع نیز باید در سمت راست، مرکز و سمت چپ ثبت شود. متر را کج نگه ندارید و ابتدا و انتهای آن را به سطوح نهایی تکیه دهید. اگر قاب فلزی، سنگ یا پروفیل بخشی از کار است، روی فرم روشن کنید عدد از لبه کدام سطح تا کدام سطح خوانده شده است.
این شش عدد تغییرات بازشو را نشان میدهد. کمترین عدد الزاماً اندازه سفارش شیشه نیست؛ نوع درب، محور لولا، پروفیل و ریل نیز در محاسبه دخالت دارند.
از هر عدد یک نشانه مرجع بسازید
روی طرح ساده بازشو، عرضها را با W1، W2 و W3 و ارتفاعها را با H1، H2 و H3 علامت بزنید. جهت دید نقشه را نیز بنویسید؛ برای نمونه «دید از داخل اتاق».
کف، سقف و دیواره باید در وضعیت نهایی باشند
ابعاد بازشو پیش از پایان کفسازی یا نصب سقف کاذب معمولاً با ابعاد روز نصب یکسان نیست. هر لایه تازه بخشی از عرض یا ارتفاع را میگیرد و محور یراق را نسبت به سطح نهایی جابهجا میکند.
کف نهایی و آستانه
پارکت، سرامیک، سنگ، کفپوش، ملات و پروفیل آستانه روی ارتفاع مؤثرند. اگر کف هنوز کامل نشده، نوع پوشش و ضخامت تقریبی لایهها را جداگانه بنویسید؛ این عدد فقط برای برآورد اولیه است و اندازهبرداری نهایی باید پس از اتمام کف انجام شود.
در درب لولایی، شیب یا موج کف میتواند فاصله زیر لنگه را در مسیر حرکت تغییر دهد. در درب کشویی نیز اختلاف تراز کف ممکن است خط راهنما و حرکت شیشه را تحت تأثیر قرار دهد. سطح را در چند نقطه با تراز کنترل کنید و هر اختلاف قابل مشاهده را در فرم ثبت کنید.
سقف، نعل درگاه و قاب
اگر ریل یا لولای بالایی به سقف وصل میشود، زیرسازی آن باید توان تحمل بار سیستم را داشته باشد. سقف کاذب بهتنهایی محل اتکای ایمن برای همه یراقها نیست. نوع سقف، محل سازه اصلی و ضخامت پوشش را در عکسها نشان دهید.
نعل درگاه، قاب فلزی و دیوار جانبی را نیز از نظر تاب، شکستگی یا بیرونزدگی بررسی کنید. اگر پروفیل یا سنگ پس از اندازهبرداری نصب خواهد شد، ابعاد و نحوه قرارگیری آن باید پیش از ثبت نهایی روشن باشد.
شاقولی و گونیا بودن بازشو را کنترل کنید
حتی وقتی عرض و ارتفاع ظاهراً یکسان است، بازشو ممکن است شاقول یا گونیا نباشد. کنترل خطوط قائم، تراز بالا و پایین و قطرها، تصویری روشنتر از شکل هندسی محل نصب میدهد.
کنترل شاقولی دو ضلع
تراز را روی ضلع راست و چپ قرار دهید و نتیجه را جداگانه ثبت کنید. برای بازشوهای بلند، تراز لیزری دقت بررسی را بیشتر میکند. برآمدگی موضعی دیوار، کاشی یا سنگ را نیز نادیده نگیرید؛ شیشه و پروفیل در زمان نصب باید از بار نقطهای دور بمانند.
شاقولنبودن دیوار میتواند فاصله میان شیشه و قاب را در بالا و پایین متفاوت کند. اصلاح این وضعیت گاهی با پروفیل پوشاننده یا جزئیات اجرایی ممکن است، اما تصمیم آن پس از بررسی نوع سیستم گرفته میشود.
اندازهگیری قطرها
دو قطر بازشو را از گوشههای مقابل اندازه بگیرید. برابرنبودن قطرها نشانه گونیا نبودن بازشو است، اما اختلاف قطر را مستقیماً از عرض یا ارتفاع شیشه کم نکنید. محل اختلاف و عکس گوشهها برای تصمیم فنی اهمیت دارد.
در بازشوهای نامنظم، جای گوشه گرد، پخ، ستون یا بیرونزدگی و فاصله آن تا یک خط مرجع ثابت را روی طرح دستی بنویسید.
فضای یراق و جهت حرکت درب را بررسی کنید
اندازه سفارش شیشه درب با مدل حرکت و محل نصب یراق پیوند مستقیم دارد. پیش از اعلام ابعاد، مسیر بازشدن لنگه، فضای کنار بازشو و موانع اطراف را بررسی و در عکسها ثبت کنید.
درب شیشهای لولایی
در سفارش درب شیشهای لولایی جهت بازشو را با عبارت روشن «به داخل» یا «به بیرون» و «لولای راست» یا «لولای چپ» بنویسید و جهت دید را مشخص کنید. قوس حرکت لنگه نباید با دیوار، میز، کمد، کلید برق، پله یا مسیر عبور برخورد داشته باشد.
محل لولا، قفل، دستگیره و آرامبند به نوع درب شیشهای وابسته است. پیش از نهاییشدن طرح، تیم فنی باید جنس کف و سقف، محل محور و شرایط اتصال را بررسی کند. در ورودی پرتردد، تعداد رفتوآمد و نیاز به کنترل بستهشدن را نیز بنویسید.
درب شیشهای کشویی
درب شیشهای کشویی به فضای آزاد در امتداد ریل نیاز دارد. عرض دیوار کنار بازشو، طول مسیر حرکت، محل توقف لنگه، قرنیز، کلید، پریز و هر مانع بیرونزده را اندازه بگیرید. اگر درب داخل پاکت دیواری حرکت میکند، عرض و عمق پاکت و دسترسی برای سرویس یراق باید در نقشه مشخص باشد.
طول ریل و همپوشانی لنگه با بازشو به سیستم یراق وابسته است. عدد ثابت و یکسانی برای همه مدلها وجود ندارد؛ کاتالوگ یراق و جزئیات نصب باید همراه اندازههای محل بررسی شود.
دستگیره، قفل و تجهیزات پیرامونی
ارتفاع موردنظر دستگیره و قفل، دسترسی کاربران و فاصله آنها از قاب باید پیش از تولید تعیین شود. دوربین، سنسور، شستی خروج، قفل برقی و کنترل تردد نیز ممکن است به کابلکشی یا فضای جانبی نیاز داشته باشند. جای این تجهیزات را در عکس و طرح علامت بزنید.
فرم ثبت اندازهگیری درب شیشهای
جدول زیر برای برداشت اولیه طراحی شده است. همه اعداد را بر حسب میلیمتر بنویسید و خانهای را که نتوانستهاید بسنجید خالی نگذارید؛ علت را در ستون یادداشت توضیح دهید.
| مورد اندازهگیری | محل ثبت | مقدار | یادداشت |
|---|---|---|---|
| عرض W1 | بالای بازشو | …….. mm | از سطح نهایی تا سطح نهایی |
| عرض W2 | میانه بازشو | …….. mm | محل عدد روی عکس مشخص شود |
| عرض W3 | پایین بازشو | …….. mm | بالای کف نهایی |
| ارتفاع H1 | سمت راست | …….. mm | از کف نهایی تا زیر سقف یا قاب |
| ارتفاع H2 | مرکز | …….. mm | مسیر متر عمودی باشد |
| ارتفاع H3 | سمت چپ | …….. mm | از کف نهایی تا زیر سقف یا قاب |
| قطر D1 | بالا راست تا پایین چپ | …….. mm | گوشه شروع علامتگذاری شود |
| قطر D2 | بالا چپ تا پایین راست | …….. mm | با قطر نخست مقایسه شود |
| فضای حرکت | کنار بازشو یا قوس لنگه | …….. mm | موانع پیرامونی نوشته شود |
| وضعیت سطوح | کف، سقف و دو ضلع | نهایی / ناتمام | نوع پوشش و زیرسازی ذکر شود |
پس از تکمیل فرم، آن را همراه عکسهای محل برای بررسی اولیه بفرستید. تیم تتراگلس امکان اجرای سیستم، نوع یراق و حدود هزینه را بررسی میکند؛ ابعاد تولید پس از اندازهبرداری و تأیید نهایی تیم فنی ثبت خواهد شد.
چه عکسها و اطلاعاتی همراه ابعاد ارسال شود؟
عددها بدون تصویر، جزئیاتی مانند نوع سقف، مانع کنار دیوار یا اختلاف کف را نشان نمیدهند. چهار عکس ثابت و چند مشخصات کوتاه، بررسی اولیه را سریعتر و دقیقتر میکند.
- یک عکس روبهرو که تمام بازشو و فضای اطراف آن را نشان دهد.
- یک عکس نزدیک از بالای بازشو، سقف، نعل درگاه و محل احتمالی ریل یا لولا.
- یک عکس نزدیک از کف، آستانه، شیب و محل اتصال یراق پایین.
- یک عکس از سمت حرکت درب که دیوار جانبی، مسیر لنگه و موانع را پوشش دهد.
در کنار عکسها، کاربری فضا، میزان رفتوآمد، نوع حرکت، جهت آن، نیاز به قفل و وضعیت کف و سقف را بنویسید. عکسها باید نسبت اجزای پیرامون را نیز نشان دهند.
خطاهای رایج هنگام ثبت اندازه درب شیشهای
بیشتر خطاها از یک عدد ناقص یا مشخصنبودن سطح مرجع آغاز میشوند. موارد زیر را پیش از ارسال فرم کنترل کنید:
- ثبت فقط یک عرض و یک ارتفاع
- سنجش پیش از تکمیل کف، سنگ، کاشی، قاب یا سقف
- کمکردن خودسرانه فاصله نصب از ابعاد واقعی
- جابهجایی چپ و راست بهدلیل ننوشتهشدن جهت دید
- نادیدهگرفتن اختلاف قطرها و شاقولنبودن دیوار
- اندازهگیری تا سطحی که قرار است پوشانده یا تخریب شود
- مشخصنکردن مسیر حرکت درب و موانع کنار آن
- ترکیب واحدهای سانتیمتر و میلیمتر در یک فرم
- ارسال عکسهای نزدیک بدون نمای کامل بازشو
- فرض تحمل بار توسط سقف کاذب یا دیوار سبک بدون بررسی زیرسازی
نکات اندازهبرداری در فضاهای مختلف
روش پایه در همه پروژهها یکسان است، اما نوع فضا دادههای تکمیلی متفاوتی میخواهد. شرایط اداری، محیط خیس و ورودی پرتردد هرکدام روی سیستم یراق و جزئیات اتصال اثر دارند.
درب متصل به پارتیشن اداری

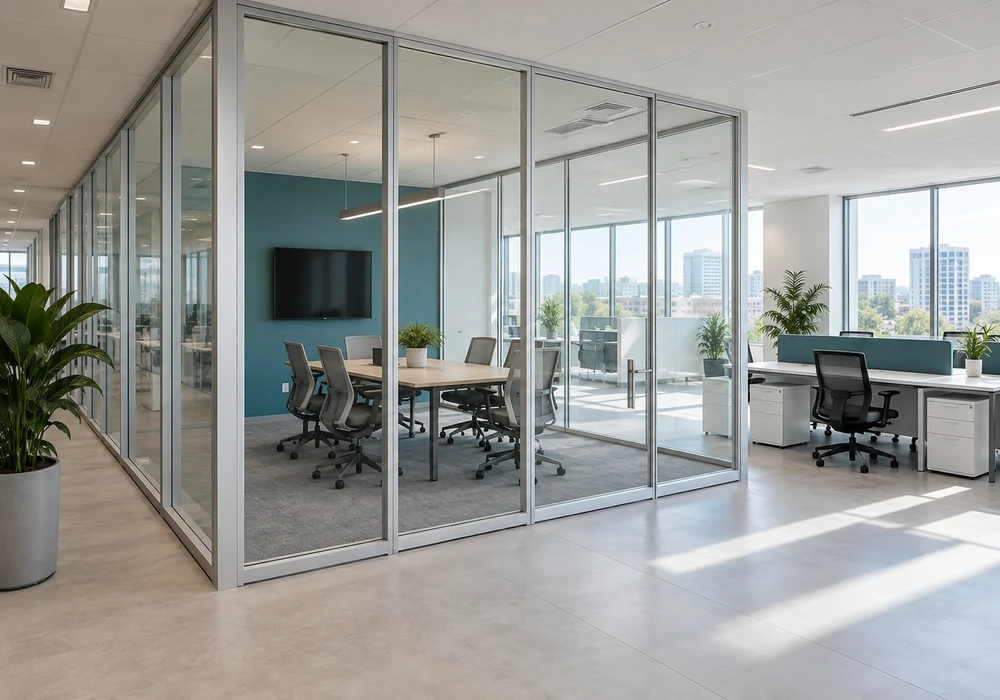

در پروژهای که درب داخل پارتیشن شیشهای فریملس قرار میگیرد، خط پنلها، ضخامت پروفیل، محل اتصال لولا و ماژولبندی کل جداره باید همزمان بررسی شود. اندازه یک دهانه جدا از نقشه پارتیشن ممکن است با ریتم پنلها یا محل سازه همخوان نباشد.
درب شیشهای حمام و فضای خیس
در کابین دوش شیشهای، برداشت نهایی پس از پایان آببندی، کاشیکاری، بندکشی و نصب سنگ انجام میشود. شیب کف، محل کفشور، شیرآلات، روش آببندی لبهها و جهت خروج کاربر نیز باید در بررسی بیاید. اختلاف چند نقطه از دیوار کاشیشده ممکن است روی فاصله شیشه و عملکرد در اثر بگذارد.
ورودی پرتردد یا مجهز به کنترل دسترسی
در ورودی پرتردد، نوع قفل، آرامبند، سنسور، شستی خروج، کابلکشی و دفعات استفاده را نیز ثبت کنید تا سازگاری یراق با ابعاد لنگه سنجیده شود.
پرسشهای متداول اندازهگیری درب شیشهای
پرسشهای زیر به مرز میان برداشت اولیه و اندازه نهایی تولید مربوطاند و از خطاهای رایج سفارش جلوگیری میکنند.
تلرانس نصب درب سکوریت را چه کسی تعیین میکند؟
تیم فنی و سازنده بر پایه مدل یراق، ضخامت شیشه، ابعاد لنگه و وضعیت واقعی بازشو تلرانس را تعیین میکنند. از کمکردن عدد ثابت از عرض یا ارتفاع خودداری کنید.
اندازهگیری پیش از اجرای کف نهایی اعتبار دارد؟
برای برآورد اولیه قابل استفاده است، اما مبنای تولید نیست. پس از پایان کفسازی، نصب آستانه و تکمیل سطوح باید اندازهبرداری نهایی انجام شود.
درب کشویی چه مقدار فضای اضافه میخواهد؟
مقدار دقیق به عرض لنگه، میزان همپوشانی، مدل ریل و محل توقف بستگی دارد. عرض دیوار آزاد کنار بازشو را کامل ثبت کنید تا تیم فنی آن را با سیستم یراق تطبیق دهد.
آیا مشتری میتواند اندازه تولید شیشه را اعلام کند؟
مشتری میتواند ابعاد واقعی بازشو و عکسها را برای برآورد بفرستد، ولی ابعاد برش، سوراخکاری و تولید باید پس از تأیید کتبی تیم فنی ثبت شود.
اگر دو قطر بازشو برابر نباشند چه باید کرد؟
هر دو عدد را بدون اصلاح ثبت کنید و از چهار گوشه عکس بفرستید. راهحل اجرایی پس از بررسی میزان اختلاف، نوع قاب و سیستم درب تعیین میشود.
جمعبندی
اندازهگیری درب شیشهای زمانی برای بررسی فنی ارزش دارد که عرض در سه نقطه، ارتفاع در سه نقطه، دو قطر، وضعیت شاقولی، کف و سقف نهایی، مسیر حرکت و موانع اطراف ثبت شده باشد. اعداد خام را بدون اعمال تلرانس بفرستید و چهار نمای روشن از بازشو ضمیمه کنید. این اطلاعات برآورد اولیه را دقیقتر میکند، اما اندازه سفارش شیشه درب تنها پس از بازدید و تأیید تیم فنی نهایی میشود.
فرم اندازهبرداری و عکسهای بازشو را برای بررسی اولیه تتراگلس ارسال کنید. اندازه تولید تنها پس از تأیید تیم فنی ثبت میشود.
